Basit Makineler - Kaldıraçlar

1

58

6

10

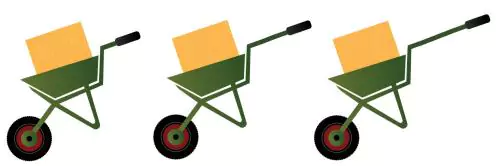

Zahir, 30 Nluk bir kutuyu önce kısa kollu el arabası ile belli bir uzaklığa bırakıyor.

Ardından aynı ağırlığa sahip ikinci kutuyu daha uzun kollu ikinci el arabası ile aynı uzaklığa bırakıyor.

Son olarak yine 30 Nluk üçüncü kutuyu daha uzun kollu el arabası ile aynı uzaklığa bırakıyor.

Zahir kardeşimiz bu etkinlik ile aşağıdakilerden hangisini öğrenmeyi amaçlamaktadır?

A)

Kuvvet kolunun uzunluğunun uygulanan kuvvet üzerindeki etkisini öğrenmek

B)

Yükün bırakıldığı uzaklığın yapılan iş üzerindeki etkisini öğrenmek

C)

Yükün ağırlığının uygulanan kuvvet üzerindeki etkisini öğrenmek

D)

Yük kolunun yapılan iş üzerindeki etkisini araştırmak

2

70

12

11

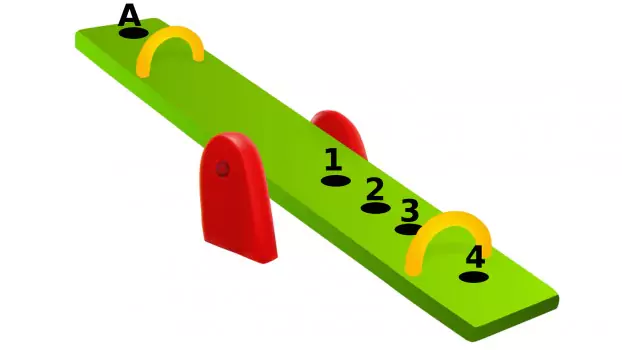

Aylin ve kardeşi tahterevallide eğlenmek istiyorlar. Aylinin kardeşinin Aylinden daha hafif olduğu bilinmektedir.

Aylinin kardeşi tahterevallinin A noktasına oturduğunda, Aylin hangi noktaya oturursa iki sevecen kardeş dengede kalamaz? (Aralıklar eşit uzaklıktadır)

A)

4

B)

1

C)

3

D)

2

3

617

7

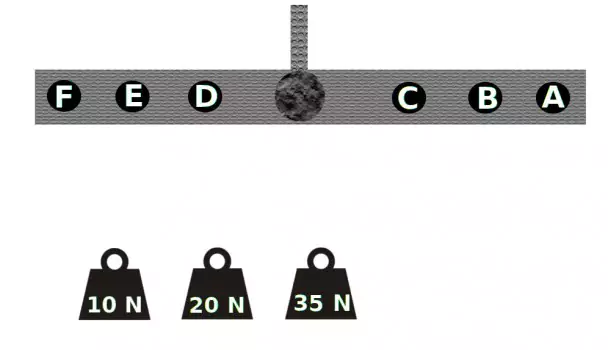

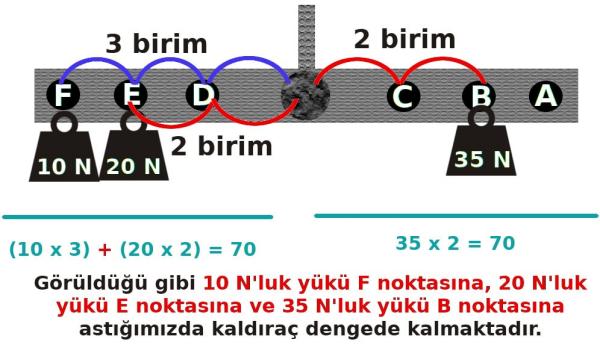

Havin, 10 N, 20 N ve 35 Nluk üç ağırlığı yukarıdaki kaldıracın A, B, C, D, E ve F noktalarına asarak kaldıracı dengeye getirmek istiyor.

Havin kardeşimiz bu üç ağırlığı hangi noktalara asarsa kaldıraç yatay olarak dengede kalacaktır?

(Aralıklar eşit olarak bölümlendirilmiştir)

A)

35 N, B noktasına
\r\n20 N, D noktasına
\r\n10 N, E noktasına asılırsa

B)

35 N, B noktasına
\r\n20 N, E noktasına
\r\n10 N, F noktasına asılırsa

C)

35 N, A noktasına
\r\n20 N, E noktasına
\r\n10 N, D noktasına asılırsa

D)

35 N, B noktasına
\r\n20 N, D noktasına
\r\n10 N, F noktasına asılırsa

4

95

13

9

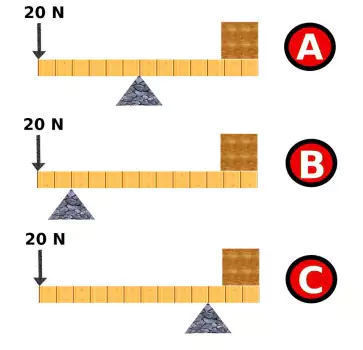

Yukarıdaki üç kutu 20 Nluk kuvvetler ile dengededir.

A, B ve C şeklinde etiketlenen kutuların ağırlıkları arasındaki ilişki aşağıdakilerden hangisi gibidir?

A)

A > B > C

B)

C > A > B

C)

B > A > C

D)

A > C > B

5

337

6

10

İrem	Kaldıraçlar; kullanım yerlerine göre, desteğin ortada olduğu, yükün ortada olduğu ve kuvvetin ortada olduğu kaldıraçlar olarak üç kısımda gruplanır
Meryem	Desteğin ortada olduğu kaldıraçlarda her zaman kuvvetten kazanç, yoldan kayıp vardır
Şevval	Cımbız, destek noktasının ve yükün uçlarda olduğu kaldıraçlara örnek verilebilir

İrem, Meryem ve Şevval kardeşlerimizin kaldıraçlar hakkında yaptıkları yorumlar için aşağıdakilerden hangisi söylenebilir?

A)

Sadece İrem kardeşimiz doğru bilgi vermiştir

B)

Meryem kardeşimizin söyledikleri doğrudur fakat İrem ve Şevval kardeşlerimiz yanlış bilgi vermişlerdir

C)

Üç kardeşlerimizin de verdiği bilgiler hatalıdır

D)

İrem ve Şevval arkadaşlarımızın yorumları doğrudur fakat, Meryem arkadaşımız yanlış bilgi vermiştir

6

195

9

12

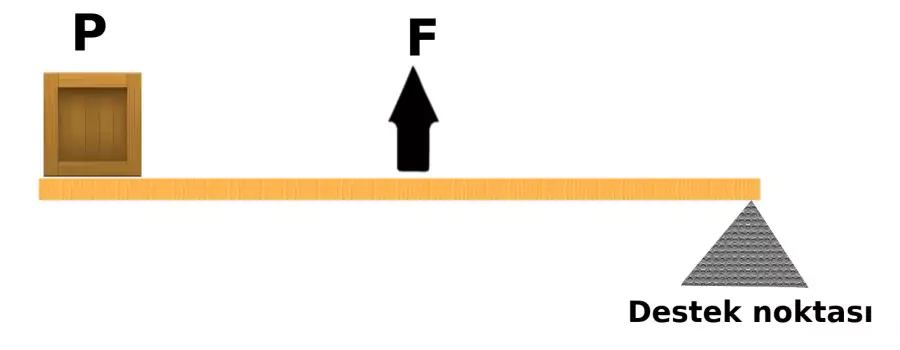

Yukarıda verilen kaldıraç için aşağıdaki yorumlardan hangisi yapılamaz?

A)

F kuvveti P yüküne yaklaştırılırsa kuvvet kazancı azalır buna karşın yoldan kayıp artar

B)

P yükü destek noktasına yaklaştırılırsa uygulanan kuvvet azalır

C)

Bu tür kaldıraçlarda her zaman kuvvetten kayıp, yoldan kazanç vardır

D)

Bu tür kaldıraçlara örnek kürek verilebilir
